Что такое топливная рампа?
В большинстве случаев, система топлива в автомобиле дополняется инжектором для подачи бензина или дизельного топлива, а также топливной рампой (иногда называемой рейкой). Существует множество причин, по которым этот элемент требует регулярного обслуживания и внимания. Если обнаружены незначительные неисправности, то конструкцию восстанавливают, а при серьезных повреждениях полностью заменяют.
Зачем нужна топливная рампа?
Не менее актуальным является вопрос о том, зачем нужна топливная рампа. Ее включают в систему топлива с инжекторами для бензиновых и дизельных двигателей, чтобы распределить конкретный вид топлива под определенным давлением с помощью форсунок. Затем оно подается в камеру сгорания. Поэтому инъекцию принято считать распределенной.
Особенности конструкции

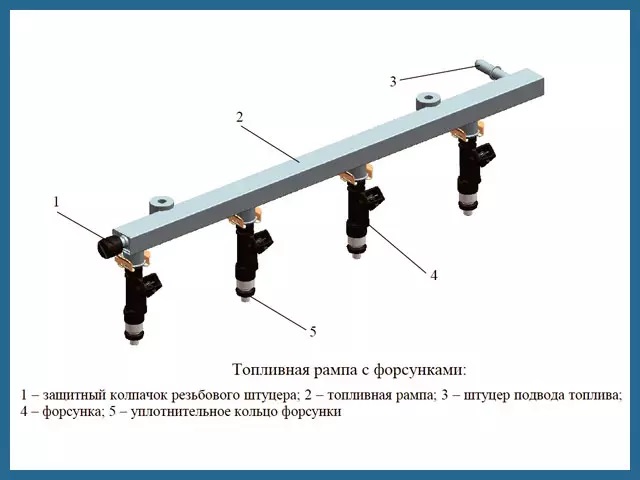

Перед тем, как перейти к принципу работы, важно понимать, что представляет собой топливная рампа в автомобиле. Это бесшовная трубчатая конструкция определенного диаметра, длины и сечения. С отводами или без них, уплотнительные элементы присоединяются к конструкции, создавая герметичные условия для системы. Форсунки подсоединяются по всей длине рампы. Количество форсунок такое же, как и количество цилиндров двигателя. Обязательно присутствует топливопровод, подключающийся к торцевой части или оси. Существуют и другие варианты, связанные с особенностями конструкции топливной системы.
Функциональные особенности топливной рампы включают следующее:
- Назначение;
- Схема подключения форсунок и дополнительных устройств;
- Материал изготовления;
- Форма сечения;
- Размеры;
- Место подключения.
Существуют два вида топливных рамп, которые имеют различное функциональное назначение:

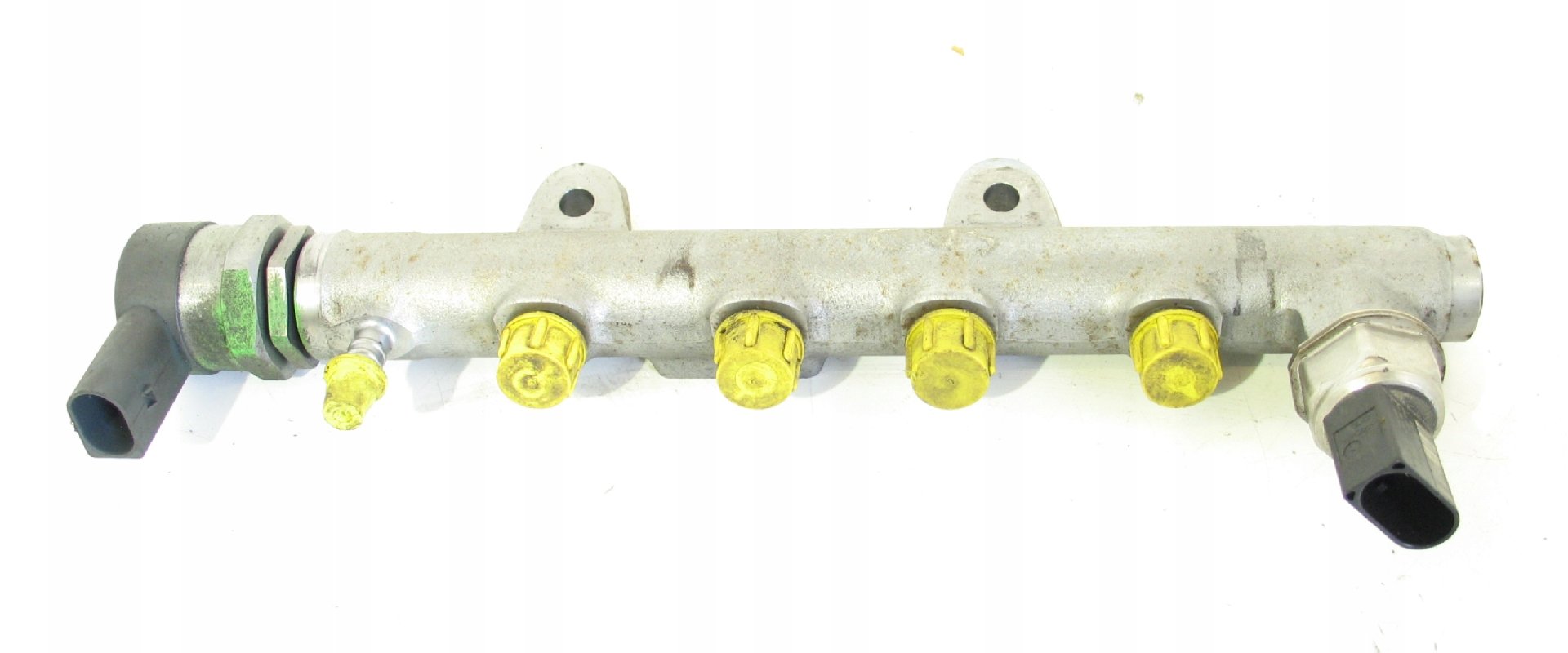

- Топливная рампа с аккумулятором давления дизельного ДВС, оснащенная системой Common Rail. Форсунки находятся вдоль оси и подключаются к рампе. На первом торце располагается регулятор давления топлива, а на втором – топливопровод, иногда с датчиком давления топлива. Существуют и другие варианты рампы;
- Топливная рампа для бензинового двигателя с инжектором распределенного впрыска топлива. Она также представляет собой трубку с полостью, а форсунки подключаются вдоль оси рампы. Топливопровод подводится к форсункам, а торцы рампы могут быть запаяными или снабжены механизмом для регулировки давления. Особенности топливной рампы зависят от конкретного автопроизводителя и модели транспортного средства, так как они изготавливают ее по индивидуальной конфигурации. Принцип работы рампы не зависит от размещения форсунок, важно только правильное подключение теплопровода и наличие дополнительных устройств. Эти функциональные особенности влияют на специфику работы регулятора давления.
Например, у рампы в автомобиле ВАЗ есть установка для подключения теплопровода на одном торце и штуцер для слива топлива на другом торце. Высококачественный и надежный металл, такой как алюминиевый сплав или легированная сталь, которая устойчива к коррозии, используется в качестве материала для рампы у дизельных двигателей, так как только эти материалы могут выдержать такое высокое давление. Этот второй материал часто называют нержавейкой, но его варианты встречаются реже.
Размеры топливной рампы обычно определяют ее длину, диаметр, высоту и ширину. Способ и место подключения зависят от специфических особенностей двигателя и системы топлива. В случае бензиновых двигателей с инжекторами рампа устанавливается на впускной коллектор и присоединяется с помощью болтов. Но также встречаются ситуации, когда коллектор не используется.
Как действует система
Общая схема и принцип работы топливной рампы определяют устройство, которое используется в автомобилях с инжекторными бензиновыми или дизельными двигателями. Принцип работы остается одним и тем же. Топливо подается в специальный насос высокого давления (ТНВД), который нагнетает его до определенного уровня. Затем бензин поступает на рампу, а затем – в форсунки и камеру сгорания. Излишки топлива сливаются через специальный штуцер топливного трубопровода. В дизельных двигателях может быть использован клапан дозирования насоса ТНВД.
Топливная система является важным функциональным компонентом транспортного средства. Она обеспечивает добавление топлива в специальную камеру в определенный момент времени. Система состоит из нескольких функциональных элементов, которые отвечают за перемещение, фильтрацию, учет и отвод топлива.
Ее можно условно разделить на две подсистемы:
- Перемещение топлива с фильтрацией и создание необходимого давления в системе с помощью гидравлических и механических устройств;
- Расчет количества и момента подачи топлива через форсунки с последующим распределением по цилиндрам. Этот процесс осуществляется с помощью электронных элементов системы.
Топливная система включает следующие компоненты:
- Резервуар, который отличается высокой герметичностью и служит для хранения топлива в безопасных условиях;
- Прямые и обратные топливные трубопроводы, которые гибкие и используются для транспортировки топлива;
- Фильтры, осуществляющие тонкую и грубую очистку топлива, и удаляющие крупные посторонние частицы;
- Регулятор давления, который определяет необходимое значение давления;
- Насос, чаще всего являющийся погружным и приводимый в движение электродвигателем;
- ТНВД, используемый в дизельных двигателях для впрыска топлива;
- Форсунки.
Существуют две основные топливные системы для бензиновых двигателей: карбюраторная и инжекторная. Обе системы отличаются по своей конструкции и рабочим характеристикам.
Карбюраторная система работает следующим образом: топливо всасывается из бака через насос с низким давлением, затем проходит через фильтры по трубопроводу. Далее в карбюраторе происходит смешивание топлива с воздухом, и готовая смесь отправляется в цилиндр двигателя, где происходит сгорание.
Инжекторная система, в свою очередь, использует систему впрыска топлива. Принудительно нагнетая топливо в камеру сгорания, она работает по следующей схеме: каждому цилиндру назначается отдельная форсунка, что обеспечивает правильное распределение топлива. При наличии моновпрыска, топливо подается для всех цилиндров двигателя. В современном автомобилестроении этот тип впрыска не так распространен из-за отсутствия экономической выгоды. Впрыск осуществляется напрямую в цилиндры, устанавливая форсунки в головке цилиндра, и давление составляет 155 Бар.
Топливная система бензинового инжектора работает следующим образом: топливо подается с помощью насоса на рампу, где регулятор обеспечивает необходимый уровень давления. Форсунки, которые установлены на рампе, впрыскивают топливо в цилиндры. В результате подачи топлива на цилиндры вместе с воздухом образуется топливообразующаяся смесь.
Процесс подачи дизельного топлива имеет свои отличительные особенности.
Существует три вида устройств для осуществления этой операции:
- Подача через аккумулятор (Common Rail);
- Через насосы-форсунки;
- С применением разделенных систем.
Система подачи через аккумулятор Common Rail является наиболее популярной и эффективной для дизельных двигателей. Она соответствует всем экологическим нормам и стандартам благодаря независимым процессам впрыскивания топлива, которые учитывают режим функционирования двигателя.
Эта система питания с аккумулятора имеет два основных участка: низкого давления и высокого давления. Участок низкого давления включает в себя топливный бак, насос низкого давления, фильтр и трубопровод. Участок высокого давления включает насос высокого давления, рампу, трубопровод и форсунки.
В топливной системе с аккумулятора происходит следующий порядок действий: насос низкого давления начинает нагнетать дизельное топливо из бака в трубопровод; топливо проходит по трубопроводу, проходит через фильтры для грубой и тонкой очистки, а затем поступает в насос высокого давления; инжекторно-распределительный насос с внутренним устройством осуществляет подачу топлива на форсунки, которые выполняют впрыск в цилиндры двигателя; параллельно с впрыском топлива происходит подача воздуха в цилиндры.
Разделенная схема и насос-форсунка
Этот комплекс состоит из резервуара для топлива, системы трубопроводов, высоконагнетательного насоса и форсунки. Насос и форсунка соединены длинным трубопроводом, который способен выдержать большое давление. Эта модель широко применяется в автомобильной индустрии в Российской Федерации, так как она обходится дешевле за счет простой конструкции.
Впрыск топлива обеспечивает насос-форсунка - устройство, которое поддерживает оптимальное давление и осуществляет впрыск топлива. Это устройство размещено в головке блока цилиндров и вступает в работу под действием механизма с кулачковым приводом. Внутри головки блока расположены патрубки для топлива впрыска и обратного отвода, которые выполняют функцию каналов. С помощью этой схемы достигается давление в 2200 бар. Однако важно отметить, что показатель давления зависит от режима работы двигателя.
Обратная магистраль
Насос для подачи топлива на практике имеет постоянный показатель производительности, поддерживая постоянное давление при закачке топлива в бак. Двигатель сжигает различное количество топлива в зависимости от своего режима работы и нагрузки, поэтому необходимо измерять и контролировать давление, а также уровень топлива в топливной системе. Эту задачу выполняет регулятор давления топлива, который устраняет избыточное топливо, возвращая его в бак через обратную линию (также называемую "обраткой").
В классификации топливных систем обычно выделяют две категории, отличающиеся наличием или отсутствием обратной магистрали:
- Топливная система с линией обратки. Топливо, которое не было использовано форсунками, считается избыточным и возвращается в бак посредством регулятора, установленного на рампе, и обратной линии. В результате в топливном коллекторе поддерживается постоянное давление;
- Топливная система без обратной линии. В таких системах регулятор обычно устанавливается в модуле погружного насоса для топлива. Избыточное топливо, подаваемое насосом, возвращается обратно в бак через короткую линию возврата. Топливо подается в топливную рампу только в необходимом количестве для форсунок. Эта система популярна из-за своей доступной цены и не требует интенсивного нагрева топлива в баке.
Основные компоненты топливной системы обычно одинаковы для большинства моделей транспортных средств в определенной категории. Однако их характеристики часто меняются в зависимости от технических особенностей конкретного двигателя.
Давление на топливной рампе измеряется и контролируется манометром, который закрепляется при помощи штуцера. Обычно предусмотрены специальные отверстия для крепления манометра. Штуцер находится в закрытом положении благодаря пробке, защищающей резьбу от грязи и пыли. Давление контролируется на топливной рампе при техническом осмотре транспортного средства.
Для более эффективного распыления топлива в некоторых двигателях конструкция топливной рампы предусматривает его предварительный прогрев. Также на рампе расположены штуцеры для подачи и слива топлива.
Топливная рампа - изготовление и эксплуатация
Материал для создания топливной рампы - легированная сталь, которая защищает внутреннюю полость, контактирующую с топливом, от коррозии. После изготовления рампа проходит обязательную проверку на способность выдерживать избыточное давление.
Чтобы проверить рампу на наличие дефектов, иногда требуется снять ее с двигателя. Сначала топливная подача отключается, затем отсоединяются шланги. После этого снимается сливной шланг для демонтажа рампы, при помощи гаечного ключа откручиваются крепежные болты.
Затем нужно аккуратно снять форсунки, чтобы не повредить конструкцию. Штуцеры предварительно закрываются заглушками для защиты. После технического осмотра и выявления возможных дефектов рампа подлежит ремонту. После этого она может снова использоваться.
Топливная рампа является неотъемлемым элементом в автомобильной системе. Поэтому для водителей крайне важно знать принцип ее работы и регулярно контролировать ее функционирование. При обнаружении неисправностей настоятельно рекомендуется не использовать транспортное средство до проведения ремонта.
