Как происходит ремонт турбокомпрессора?
Двигатели с турбокомпрессорами, которые раньше считались роскошью, теперь уже не вызывают удивления. Турбокомпрессоры все чаще устанавливают не только на дизельные, но и на бензиновые двигатели, и это понятно — турбированный мотор мощнее и эффективнее обычного атмосферного. Но ничего не вечно, и однажды турбокомпрессор может сломаться. Как понять, что он сломался, где починить турбину и как убедиться в качественном выполнении работ — об этом вы узнаете в нашей статье.
Когда нужен ремонт?

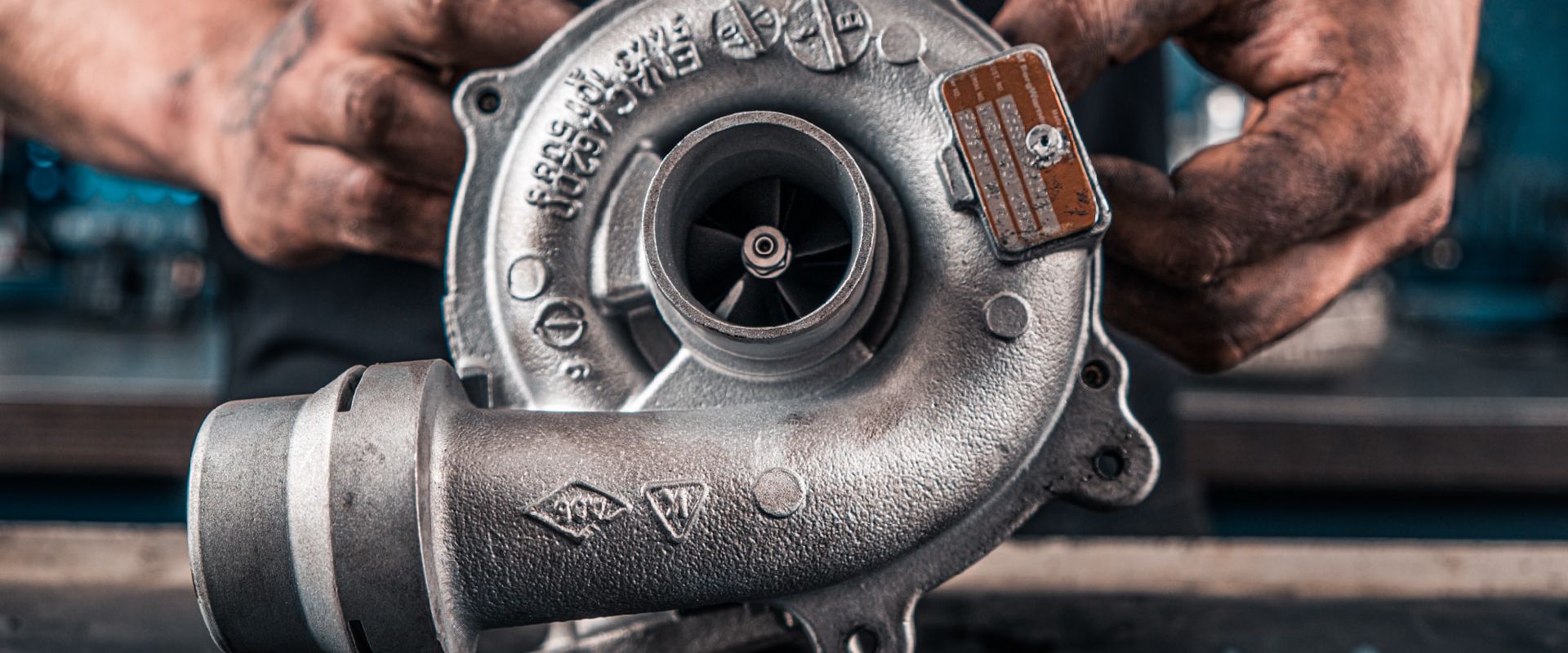

На первый взгляд, турбина может показаться простым устройством. Поток отработанных газов вращает крыльчатку, которая в свою очередь приводит в движение колесо компрессора на одном валу. Компрессор подает воздух под давлением в цилиндры двигателя. Благодаря этому увеличивается содержание кислорода в топливовоздушной смеси, что позволяет сжигать больше горючего. Если объем камеры сгорания остается прежним, а количество цилиндров не меняется, мощность двигателя увеличивается на 20–30% по сравнению с атмосферным двигателем. Все просто и логично.
Однако, несмотря на кажущуюся простоту, двигатель с турбонаддувом сложнее атмосферного, и поэтому вероятность его поломки выше. Основной деталью, которая чаще всего ломается, является сама турбина. Ее номинальный ресурс обычно совпадает с сроком службы двигателя, но на практике такое бывает не всегда, особенно в бензиновых двигателях. Это связано с более высокой температурой отработанных газов.
Стоит учесть! Помимо увеличенной мощности, у турбированных двигателей есть еще одно значительное преимущество — экологичность. Благодаря принудительному подведению воздуха, топливо эффективнее сжигается, что уменьшает количество вредных выбросов. Однако у таких моторов есть и недостатки: они более требовательны к качеству масла и топлива, а также нуждаются в частой замене воздушного фильтра.
На долговечность турбины влияют уход за автомобилем и стиль вождения. Если вы ездите спокойно, используете качественное масло определенных марок и хорошее топливо, а также регулярно меняете воздушный фильтр, турбокомпрессор бензинового двигателя прослужит около 150 000 км, в дизельном же двигателе — удвоенное время.
Однако, как бы тщательно вы не ухаживали за автомобилем, рано или поздно вам придется отремонтировать турбину двигателя. Не всегда удается сразу понять, что наступил этот момент. Выход из строя турбокомпрессора происходит постепенно, и вам следует внимательно следить за работой автомобиля, чтобы заметить признаки неисправности.
Наиболее часто снижение мощности двигателя указывает на то, что в камеру сгорания попадает недостаточно воздуха. Причин этой проблемы множество: от засорения воздушного фильтра или канала подачи воздуха до утечек во впускной или выпускной системах. Утечка может возникнуть из-за трещин и других механических повреждений, а также из-за несоответствия герметичности соединений.
Появление синего дыма при разгоне свидетельствует о попадании масла в цилиндры. Таким образом, где-то происходит утечка масла. Внимательный владелец автомобиля обратит внимание, что расход масла увеличился. Причиной такой утечки может быть неисправность турбины.
Нарушение герметичности проявляется шумом при работе турбокомпрессора. В этом случае необходимо проверить целостность всех трубопроводов, прочность креплений и качество уплотнителей.
Один и тот же признак может указывать на разные неисправности. Самая распространенная поломка — повреждение подшипников ротора из-за их износа или, возможно, из-за неправильной эксплуатации. Другие распространенные проблемы включают коксование вала (что приводит к перегреву и быстрой поломке), разрушение лопастей турбины, механические дефекты, вызванные попаданием песка и других загрязнений, а также неисправность вакуумного регулятора.
Очень часто все эти причины не являются самостоятельными, а являются лишь сопутствующими. Для выявления настоящего источника поломки необходима тщательная диагностика.
Процесс ремонта турбокомпрессора
Это задача, которая не так просто решается. В большинстве обычных мастерских не берутся за эту работу и вместо этого советуют заменить турбокомпрессор. Причина в том, что для настройки турбины требуется специализированное оборудование, которое часто отсутствует, а квалификация мастеров оставляет желать лучшего.
Еще хуже, если вам обещают восстановить турбину в автосервисе, где нет современного оборудования для балансировки и оригинальных комплектующих. В этом случае попытка сэкономить приведет к еще большим расходам. Обычно в "гаражных" мастерских используются изделия китайского производства, которые имеют много дефектов. Кроме того, даже установка нового, идеально отбалансированного картриджа, не гарантирует устранения проблемы, так как неисправность может находиться в других частях турбины или даже вне турбокомпрессора.
Турбина, отремонтированная некачественно, не прослужит долго и скоро потребует замены. Основная опасность заключается в том, что использование неисправного турбокомпрессора может привести к поломке самого двигателя.
Единственный выход — найти технический центр с соответствующим оборудованием, где можно отремонтировать турбину включая проведение комплексной диагностики и соблюдение всех правил. Следует отметить, что такие сервисы пока доступны только в столице и некоторых крупных городах. Иногда они предлагают услуги и жителям регионов, организуя доставку через транспортные компании.

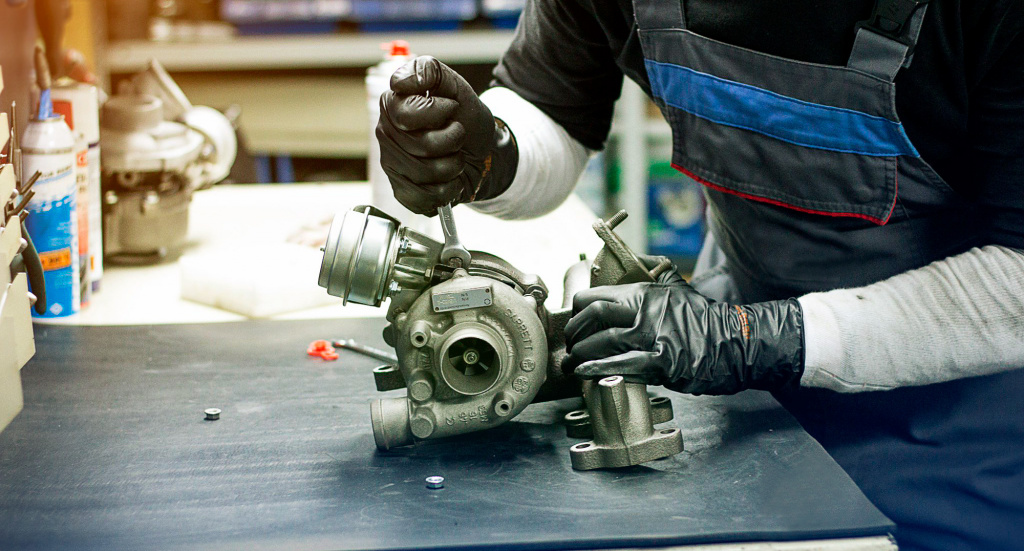

Ремонт турбины дизельного двигателя в профессиональном техцентре осуществляется в несколько этапов:
- Демонтаж турбокомпрессора с автомобиля;
- Затем производится снятие "улиток" турбины и компрессора, а также разборка картриджа на составные элементы;
- Проводится глубокая трехступенчатая очистка всех деталей турбокомпрессора. Сначала детали помещаются в моечную машину и промываются активным раствором, чтобы удалить основные загрязнения. Затем выполняется пескоструйная обработка крыльчатки турбины, компрессорного колеса, "холодных" и "горячих" "улиток". При этом предполагается, что данные детали не имеют механических повреждений, иначе они должны быть заменены. Наконец, патрубки проводятся через ультразвуковую ванну, чтобы окончательно удалить остатки масла;
- Выполняется диагностика, которая является самым сложным и ответственным этапом ремонта. Специалист проводит визуальный осмотр деталей, причем некоторые повреждения можно увидеть невооруженным глазом. Также проверяется целостность вала и подшипников, оценивается степень их износа. С помощью специального оборудования осуществляется проверка герметичности впускной и выпускной систем, интеркулера и состояния электромагнитных клапанов;
- После диагностики проводится дефектовка, составляется перечень деталей, которые подлежат замене. Заказываются необходимые комплектующие, такие как подшипники, втулки, уплотнительные кольца и т.д.;

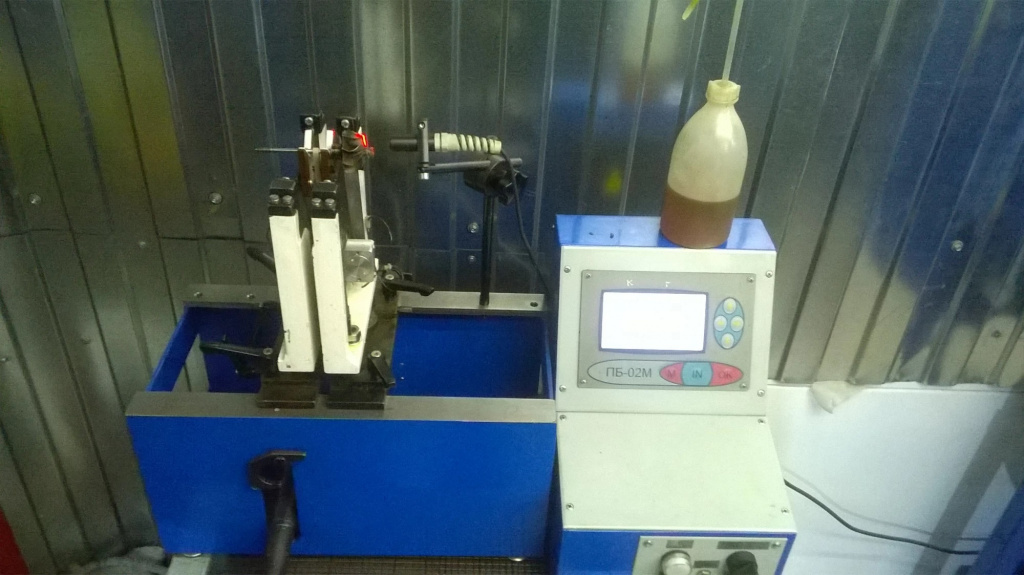

- После замены деталей выполняется балансировка. Это многоступенчатый процесс, который начинается с балансировки вала. Затем на вал устанавливается колесо компрессора, и снова проводится балансировка. После этого на отдельном стенде балансируется картридж - центральная часть турбины;
- Все узлы турбокомпрессора собираются воедино;
- С помощью программатора осуществляется настройка актуатора и регулировка геометрии турбины;
- Отремонтированный турбокомпрессор устанавливается на автомобиль.
Ремонт бензиновых турбин выполняется по такой же технологии.
Если все вышеуказанные мероприятия выполнены, можно быть почти уверенным, что ремонт был произведен качественно. В гаражной мастерской процесс укладывается в разборку, замену картриджа и сборку турбины. Поэтому перед ремонтом полезно заранее узнать у мастеров, какие работы они планируют провести.
Более того, серьезные технические центры обязательно предоставляют гарантию на свои услуги. Ее продолжительность зависит от особенностей ремонта и обычно составляет от 6 до 12 месяцев.
Что учесть перед восстановлением турбины дизельного и бензинового двигателя?
При ремонте турбокомпрессора, следует иметь в виду, что поломки в этой части двигателя не всегда возникают отдельно, они часто сопутствуют другим неисправностям. Это значит, что только ремонт турбины может быть недостаточным. Для того чтобы гарантированно выявить и устранить все имеющиеся проблемы, необходима комплексная диагностика автомобиля и возможно прибегнуть к помощи смежных услуг. Специалисты рекомендуют обратиться в технические центры, где могут выполнить все необходимые работы.
Смежные услуги, которые могут включаться при восстановлении турбин, могут быть следующие:
- Удаление сажевого фильтра в дизельных двигателях. Этот компонент предназначен для снижения выбросов сажи, которая образуется из-за неполного сгорания топлива. Если фильтр чист, то проблем нет. Но при эксплуатации автомобиля он засоряется и возникают неприятности: увеличивается расход топлива, повышается температура, что приводит к перегреву турбины и возможному выходу из строя. Очистка и замена сажевого фильтра недостаточны, поэтому единственным разумным решением является его удаление. Однако просто вырезать эту деталь не достаточно, необходимо проводить программное отключение;
- Удаление катализатора. Эта операция часто сопутствует ремонту турбины бензиновых двигателей. Катализатор выполняет ту же функцию, что и сажевый фильтр - снижает выбросы вредных веществ в атмосферу. Он также имеет ограниченный ресурс работы, со временем засоряется и становится источником проблем, включая проблемы с турбиной. Поэтому многие автовладельцы принимают решение удалить эту деталь. Вместе с этим, требуется перепрограммирование датчиков кислорода, иначе они будут реагировать на отсутствие катализатора и сообщать об ошибках. Такие манипуляции проводятся в специализированной мастерской;
- Глушение клапана ЕГР. Система рециркуляции выхлопных газов (ЕГР) также выполняет экологическую функцию - снижает выбросы оксидов азота. Однако со временем она начинает негативно влиять на работу двигателя. Замена клапана ЕГР сложна и дорога, поэтому часто разумным решением является отключение системы, а именно главного ее элемента - клапана. Поскольку в современных автомобилях они имеют электронное управление, механического изъятия недостаточно - требуется перепрограммирование контроллера. Такую операцию лучше проводить в специализированной мастерской.
Отремонтировать турбину намного дешевле, чем установить новую. Однако это сложная работа, которую не выполняют на обычных автосервисах. Замена только картриджа, как правило, не решает проблемы, так как требуется полный ремонт с диагностикой, который проводится только в специализированных технических центрах.
