Принцип действия плунжерной пары в топливной системе ТНВД
Топливный насос высокого давления - один из ключевых элементов дизельных двигателей. Он обеспечивает впрыск горючего и непосредственно влияет на эксплуатационные характеристики этого устройства.
Основой самого ТНВД является механизм, который осуществляет подачу топлива. Этот механизм представляет собой плунжер, который перемещается внутри системы с помощью кулачкового вала. В данной статье мы рассмотрим, как работает плунжерная пара, наиболее распространенный вариант конструкции насоса.
Определение и история появления

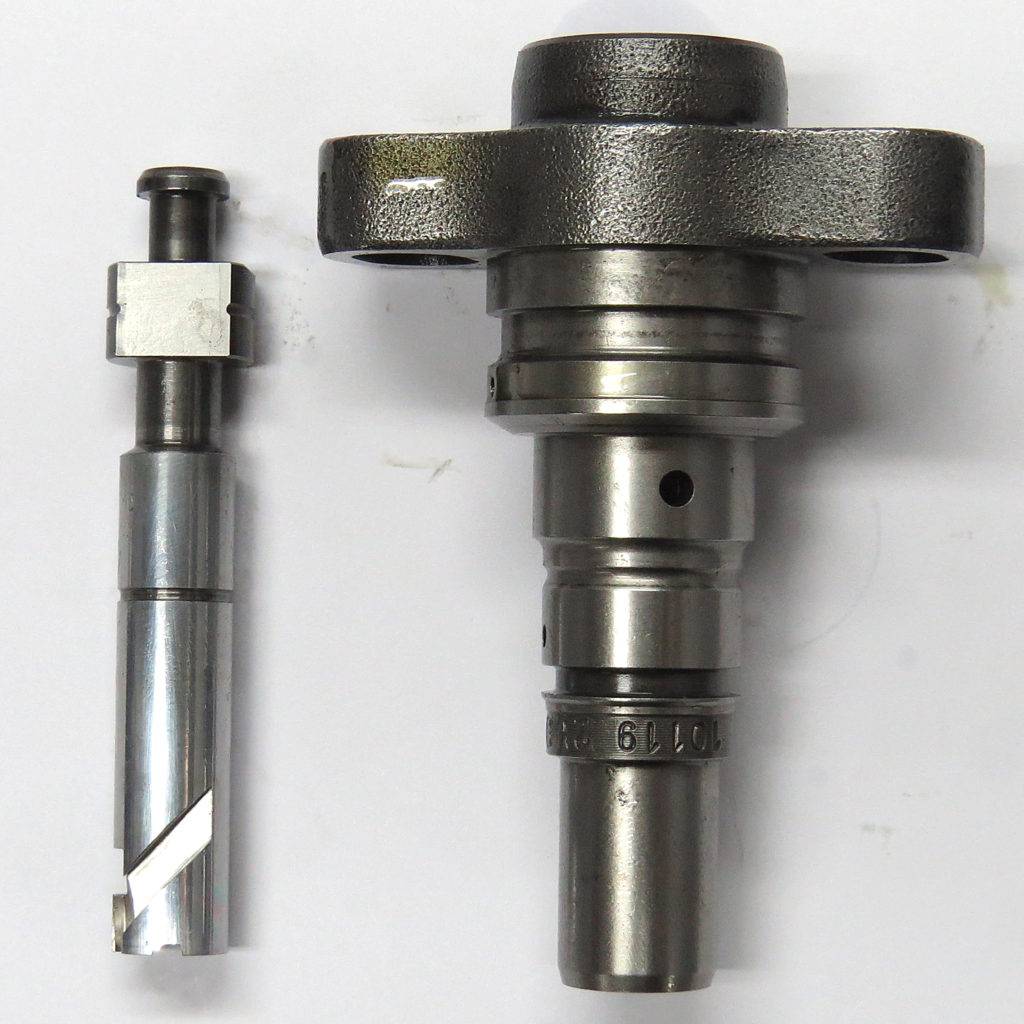

Плунжер представляет собой цилиндрический поршень, длина которого значительно превышает его диаметр. По сути, он состоит из двух частей. Вторая деталь - втулка, внутри которой происходит поступательно-возвратное перемещение плунжера. В втулке также имеются специальные отверстия, необходимые для подачи топлива внутрь и его транспортировки в цилиндры двигателя.
Понятие "плунжерная пара"
Комплект, состоящий из плунжера и втулки, называется "плунжерной парой". Их механизм настолько точно подогнан друг к другу, что при ремонте автомобиля его обычно меняют в сборе. Особенность этой конструкции заключается в способности создавать большое давление, необходимое для стабильной работы дизельного двигателя. При этом механизм остается простым и надежным.
Изначально подачу топлива в двигатель осуществлял массивный компрессор, применение которого сказывалось на КПД силового агрегата. Ситуация изменилась, когда Роберт Бош предложил новую концепцию работы топливного насоса. Плунжерная пара позволила значительно уменьшить габариты двигателя без потери мощности. Для увеличения срока службы производители экспериментируют с материалами, однако основа остается прежней для всех брендов, выпускающих автомобили.
Технология изготовления ТНВД с плунжером
Одной из главных задач при производстве ТНВД с плунжером является обеспечение герметичности конструкции, при этом сохраняется свободный ход плунжера внутри втулки. Для достижения такого результата необходимо точное соблюдение геометрических размеров и применение специальной обработки поверхности обеих деталей. Рабочий зазор в большинстве моделей топливных насосов не превышает 1-3 мкм. В случае износа конструкции, блок ТНВД подлежит замене, так как сервисные центры не восстанавливают его. Продолжительность службы ТНВД зависит от степени использования автомобиля, а также от качества топлива и своевременного проведения профилактики. В среднем, срок службы составляет до 100 000 км пробега.
Плунжерная пара и ее варианты

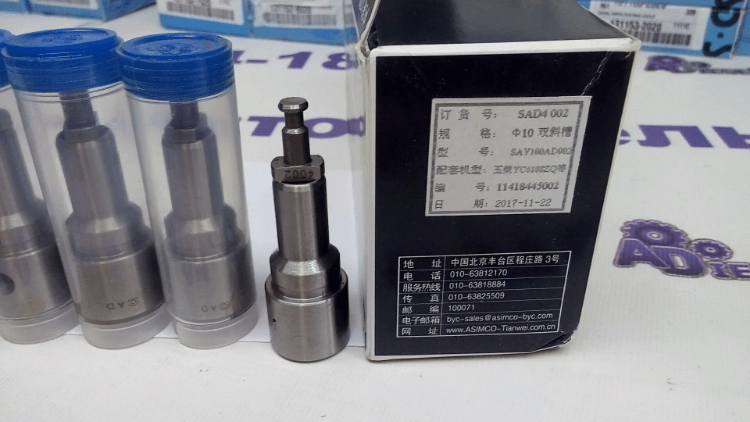

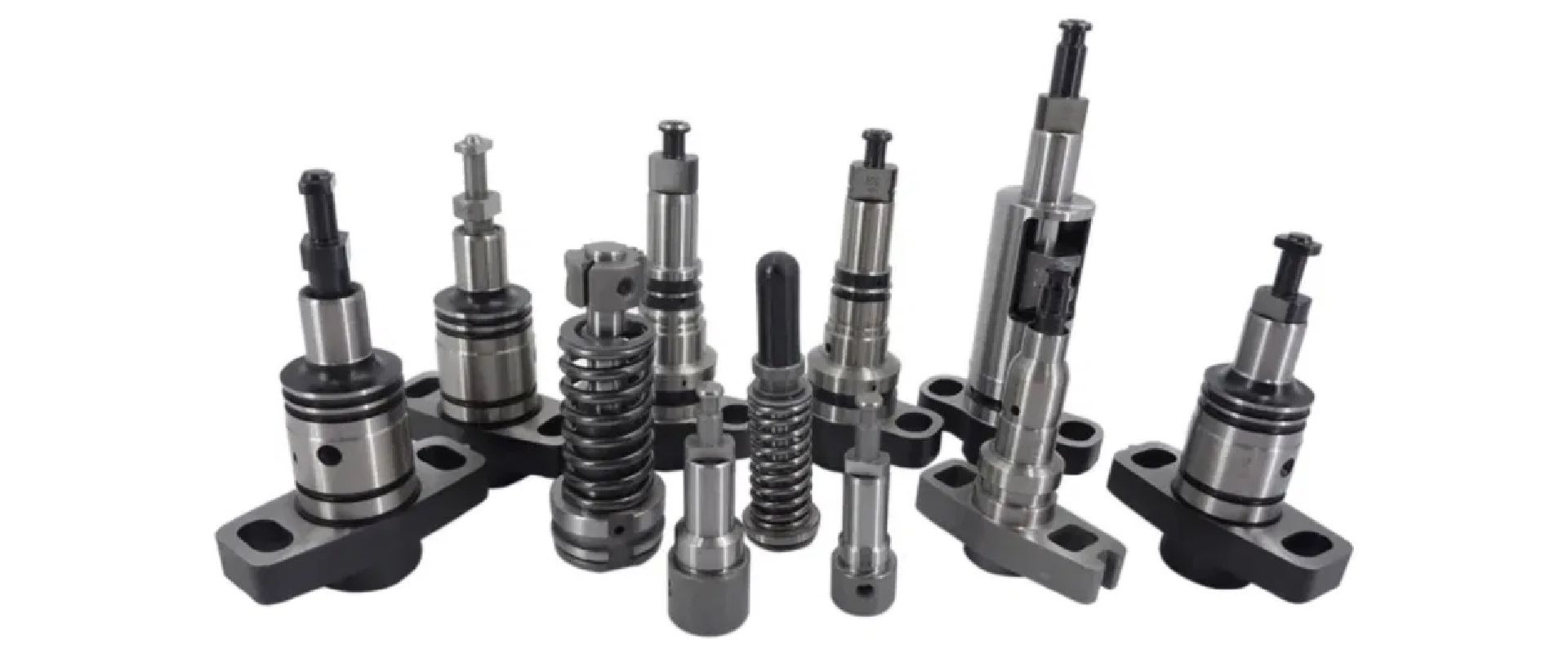

Плунжерная пара представляет собой цилиндр небольшого диаметра с отверстиями для подачи топлива. Верхняя часть обычно утолщена и оснащена штуцером для подвода топлива. На каждый цилиндр двигателя устанавливается отдельная плунжерная пара, которая работает синхронно с остальными благодаря системе управления.

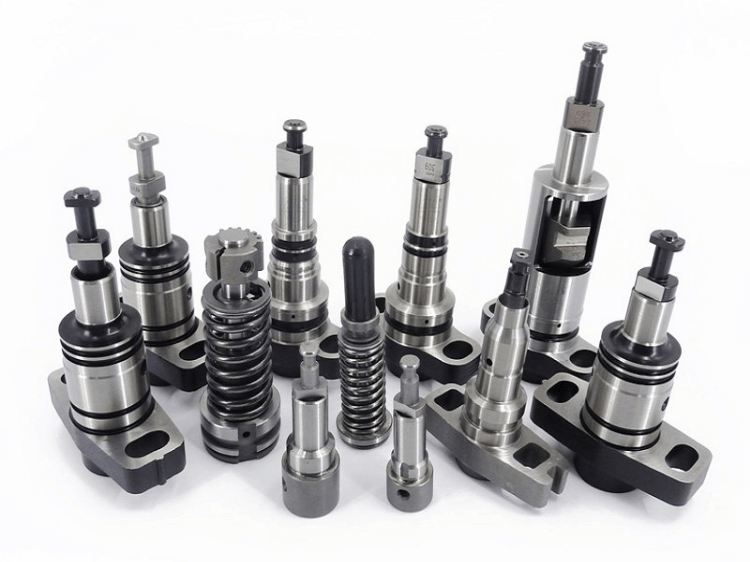

Существует несколько типов плунжерных пар. В зависимости от марки автомобиля, может быть установлен ТНВД с электронным управлением или без него. Первый тип работает по сигналам от бортового компьютера, второй основан на использовании вакуумных и механических элементов.
Конструктивные отличия плунжерных пар включают в себя следующие варианты:
- Тип VE, при котором один плунжер обеспечивает подачу топлива на все форсунки. Они также называются пучковыми и применяются на легковых автомобилях и коммерческом транспорте небольшого веса;
- Тип V-образный, отличающийся двухрядным расположением плунжеров, углом ориентации от 75 до 120 градусов. Применение такой конструкции зависит от типа двигателя;
- Плунжерные пары могут отличаться также приводом. Существуют роторные (кулачковые), аксиальные (торцевые) и плунжерные пары с внешним блоком;
- Роторные плунжерные пары обычно включают одну топливную секцию и от 2 до 4 плунжерных пар;
- Аксиальные плунжерные пары устанавливаются на каждый отдельно взятый плунжер;
- Плунжерные пары с внешним блоком встречаются редко из-за их сложности в обслуживании.
Отличие от поршня
Плунжер в основном является вариантом поршня. В плунжерной паре также есть возвратно-поступательное движение, и форма главной детали также является цилиндрической. Однако есть различия как внешне, так и в возможностях.
Например, плунжер имеет несоответствующие размеры, и его длина существенно превышает сечение.
Отличия:
- Конструкция позволяет достичь гораздо большего давления, чем это возможно при работе с обычными поршнями;
- Уплотнительные кольца находятся на гильзе для соединения, а не на движущейся части, как в поршневых двигателях;
- Зазор между соприкасающимися деталями практически в 10 раз меньше, чем на двигателе (0,001-0,003 мм против 0,05-0,07 мм).
Для обеспечения длительного срока службы плунжерных пар используют высокопрочные и износостойкие стали. В то же время, поршни изготавливают из алюминиевых сплавов, а для дорогих автомобилей с мощными двигателями используют специальные керамические материалы.
Принцип работы плунжерной пары
Основой алгоритма является возвратно-поступательное движение двух основных деталей. Благодаря этому алгоритму осуществляется подача топлива в требуемом объеме и при заданном давлении. Во втулке сделаны отверстия, через которые поступает воздушно-топливная смесь. При начале рабочего цикла происходит полная герметизация конструкции, чтобы предотвратить снижение давления в системе подачи топлива.

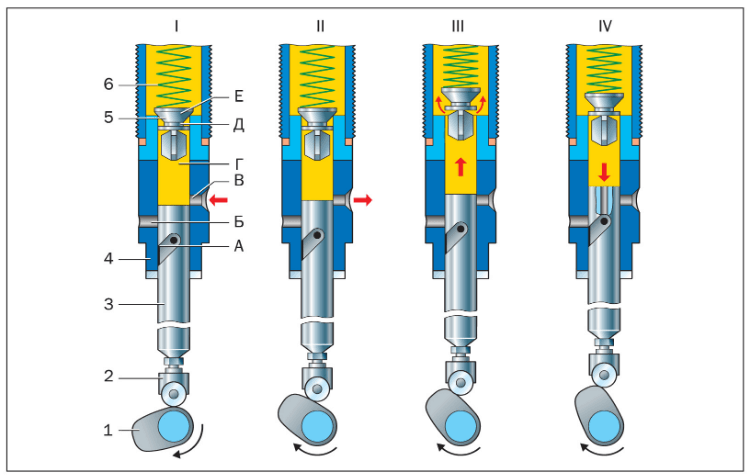

Стандартная схема работы плунжерной пары:
- В начале цикла плунжер под воздействием прижимной пружины находится в нижней части втулки (гильзы);
- Кулачковый вал перемещает цилиндр в верхнюю часть и одновременно повышает давление внутри механизма (над вытеснителем);
- Повышение уровня давления приводит к открытию клапана и переносу определенного количества топлива через форсунки в камеру сгорания;
- Под действием пружины после прекращения давящего усилия кулачкового механизма, плунжер возвращается на свое место.
Это происходит благодаря открытию сливного клапана, который снижает давление и позволяет пружинному механизму сработать. До этого момента система успевает подать топливо к форсункам и впрыснуть его в камеры сгорания. Чем выше обороты двигателя, тем чаще происходит рабочий цикл, и больше топлива идет в двигатель. Это помогает регулировать скорость движения автомобиля и его проходимость на низких передачах.
Применение и назначение плунжерной пары
Механизмы с плунжером находят свое применение в различных областях, но их устройство и технические характеристики определяются одним требованием – необходимостью высокого давления рабочих сред. Например, они являются неотъемлемой частью насосов, гидравлических машин, парогенераторов и другого подобного оборудования. Также эти конструкции эффективны при работе с различными жидкостями, газами и аэрозолями.
Основной сферой применения плунжерной пары является система топливной подачи в дизельных двигателях. Она обеспечивает одновременную подачу топлива к форсункам с увеличением давления, дозирование его количества в зависимости от выбранного режима эксплуатации и регулирование режима впрыска в камеры сжигания двигателя. Эффективность работы такой системы сильно зависит от сигналов, поступающих от электроники машины (бортового блока управления, ЭБУ). В отличие от механических систем, цифровые системы более гибкие и могут быть легко программированы под различные режимы, учитывая технические характеристики автомобиля, заданные производителем. В результате, одна и та же плунжерная пара способна выдавать различные параметры в зависимости от команд, поступающих от системы управления.
Преимущества и недостатки плунжерной пары
Плюсы ТНВД с плунжерной парой:
- Высокая надежность узла. Блок подачи солярки в двигатель является одним из наиболее активно используемых и подверженных износу. Плунжер влияет на ресурс двигателя;
- Относительно большая эффективность. Модуль обладает высоким коэффициентом полезного действия. Он одновременно выполняет несколько задач: обеспечивает высокое давление подачи топлива, дозирует его объем, регулирует режим впрыска в камеру сжигания;
- Экономичность. Внутрь двигателя поступает строго отмеренный объем дизельного топлива, который полностью сгорает. Это благоприятно сказывается на количестве вредных выбросов в атмосферу.
Недостатки плунжерной пары:
- Чувствительность к качеству топлива. Любые механические примеси, пропущенные фильтрами, постепенно приводят к износу поверхности;
- Микроскопические зазоры влияют на работоспособность и долговечность узла. Этот минус частично компенсируется применением высокопрочных сплавов, которые хорошо выдерживают подобные нагрузки.
Признаки неисправности и причины
Одной из распространенных проблем, которая может возникнуть с насосом ТНВД, является заклинивание цилиндра в гильзе. Это происходит из-за попадания механических частиц, которые находятся в дизельном топливе, внутрь насоса. Во время работы насоса могут появиться царапины и повреждения поверхности, что увеличивает риски деформации. Чем больше пробег автомобиля, тем выше вероятность увеличения диаметра гильзы и снижение герметичности и давления.
Проблемы с плунжером, которые могут возникнуть:
- Затрудненный запуск двигателя, вызванный недостаточной подачей топлива, что приводит к недостаточному объему топлива для нормальной работы двигателя;
- Снижение мощности и приемистости автомобиля, часто сопровождающиеся плавающими оборотами и провалами при резком нажатии педали газа;
- Посторонние шумы при работе двигателя, которые проявляются даже без нагрузки на двигатель или при медленном движении. Причиной таких шумов также является нестабильная подача топлива.
Еще одним типовым дефектом ТНВД является повышенный расход топлива. Такие признаки обычно указывают на частичное разрушение гильзы и увеличение диаметра отверстий на ней. При этом также снижается экологичность транспортных средств, так как дизельное топливо сгорает не полностью, частично выбрасываясь в атмосферу. Иногда вышеописанные признаки возникают одновременно, например, автомобиль плохо запускается, шумит и потребляет больше топлива.
В заключении
Внедрение ТНВД с плунжерными парами стало значимым шагом в развитии дизельных двигателей. Они обладают более компактными размерами, высокой эффективностью и износостойкостью даже при использовании низкокачественного топлива. Доступны несколько разновидностей плунжеров, таких как рядные, многосекционные и распределительные, отличающихся только конструкцией и способом применения, при этом принцип работы у них всех одинаковый.
