Плунжерная пара
Плунжерная пара, основной рабочий узел ТНВД (топливного насоса высокого давления), широко используется в дизельных двигателях, а также в гидромашинах, насосах, гидрокомпенсаторах и другом подобном оборудовании. Популярность плунжерной пары обусловлена сочетанием надежности, долговечности и простоты конструкции.
Определение и история появления плунжерной пары
Плунжерная пара представляет собой механизм, состоящий из плунжера, или поршня, и гильзы, или втулки. Плунжер совершает возвратно-поступательное движение внутри втулки, позволяя топливу или другой рабочей жидкости под высоким давлением поступать в пространство над поршнем.
Появление ТНВД с одной или несколькими плунжерными парами было необходимо после создания дизельного двигателя, который требовал подачи топлива под высоким давлением для гарантированного самовоспламенения. Ранние модели использовали громоздкие компрессоры, которые снижали общий КПД двигателя. Разработка ТНВД с плунжерной парой в 20-х годах прошлого века позволила сократить габариты двигателя без потери экономичности, эффективности и мощности. Улучшение плунжерной пары заключалось в улучшении качества изготовления и использовании современных материалов.

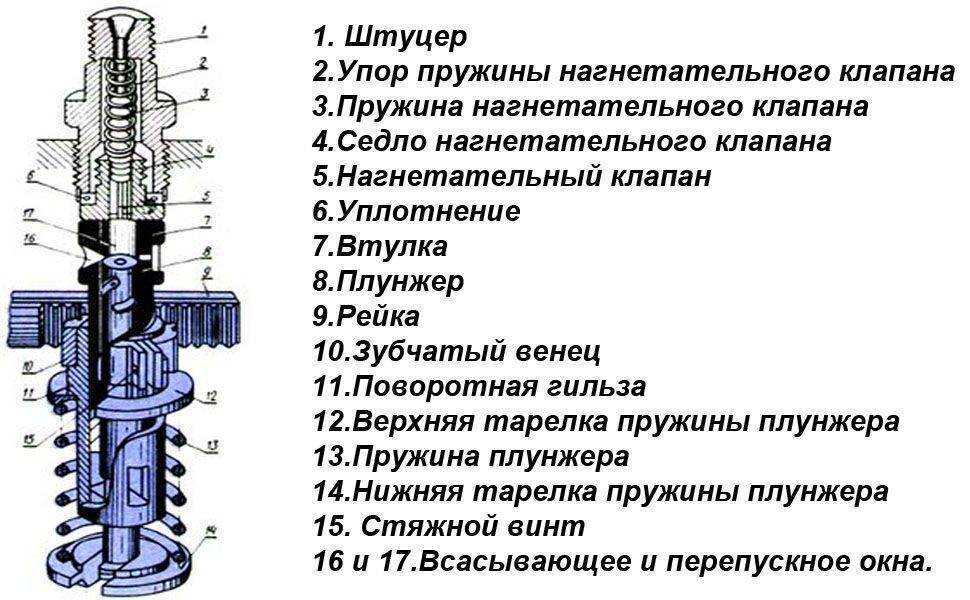

Устройство и требования к изготовлению
Плунжерная пара состоит из плунжера, который совершает возвратно-поступательное движение внутри втулки, и втулки, где располагаются отверстия для подачи или отвода топлива или других жидкостей. Ключевое требование к плунжерной паре - обеспечение герметичности и свободного перемещения плунжера внутри поршня. Для достижения этого требуется точное соблюдение геометрических размеров и тщательная обработка поверхностей обоих элементов. Обычно зазор между поршнем и втулкой составляет 1-3 мкм. Плунжерную пару называют высокоточной из-за ее прецизионности.
Плунжерная пара работает при высоком давлении и подвержена сопутствующим нагрузкам, поэтому она должна быть прочной и устойчивой к физическим воздействиям. Для изготовления узла используются высокопрочные и износоустойчивые материалы, а также современное оборудование для обеспечения точности размеров и обработки металла. Долговечность и надежность плунжерной пары являются ключевыми факторами, определяющими характеристики дизельного двигателя в целом.

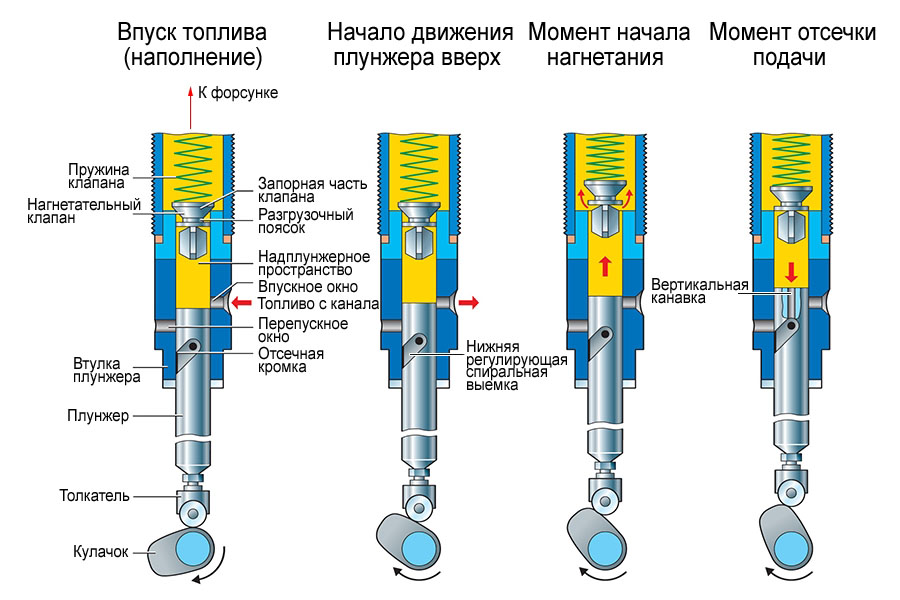

Принцип работы плунжерной пары
Рабочий принцип и развитие устройства плунжерной пары имеют следующие характеристики:
- Исходное положение плунжера находится в нижней части гильзы. Это положение достигается благодаря действию пружины;
- Кулачковый вал оказывает давление на поршень;
- Плунжер перемещается вверх по втулке, что приводит к повышению давления топлива в пространстве над поршнем. Топливо попадает в это пространство через специальные каналы в гильзе;
- Увеличение давления приводит к открытию клапана, что в свою очередь приводит к переходу топлива через форсунки в камеры сгорания;
- Плунжер возвращается в исходное положение благодаря действию пружины, завершая таким образом рабочий цикл.
Простота описанного выше принципа работы плунжерной пары является значимым объяснением ее надежности и долговечности. В настоящее время существует две основных разновидности этого механизма. Их различие заключается в наличии специальной кольцеобразной просечки в плунжере. Она используется для сбора и возврата утечек топлива в основную магистраль топливного насоса. Изготовление такой плунжерной пары требует некоторых дополнительных затрат, которые оправдываются повышением эффективности работы двигателя.
Область применения и функции
Основным применением плунжерной пары является топливная система высокого давления, используемая в дизельных двигателях.
Функциональное назначение этого механизма заключается в следующем:
- Подача дизельного топлива к форсункам с одновременным созданием давления;
- Определение необходимого количества топлива, которое необходимо переместить к форсункам;
- Установление оптимального режима впрыска топлива в камеры сгорания двигателя.
Достижение указанных функций обеспечивается за счет взаимодействия плунжерной пары с современными системами автоматизации и контроля, широко применяемыми в топливной системе высокого давления. Рабочий узел предназначен для реализации параметров и характеристик, определенных с использованием автоматики.
Помимо дизельных двигателей, плунжерные пары часто используются в разных типах насосов, гидромашинах и другом схожем оборудовании. Широкое применение данного механизма объясняется сочетанием относительной простоты конструкции и принципа работы с надежностью, эффективностью и долговечностью.
Преимущества и недостатки ТНВД с плунжерной парой
Внедрение ТНВД с плунжерной парой в качестве основного рабочего узла стало одним из ключевых факторов, способствующих росту популярности дизельных двигателей. Это было возможно благодаря впечатляющим эксплуатационным и техническим характеристикам, большая часть которых обусловлена применением данного механизма. Основные преимущества плунжерной пары и ТНВД в целом включают в себя следующее:
- Надежность. Часто именно надежность является первым ассоциативным представлением о дизельном двигателе. Эта характеристика полностью заслужена и является одной из визитных карточек агрегата;
- Универсальность. Использование ТНВД и плунжерной пары позволяет эффективно решать множество задач, включающих подачу топлива с высоким давлением, его дозировку и определение оптимального режима впрыска для последующего сжигания;
- Высокая КПД. Главное преимущество дизельных агрегатов, которое особенно важно в современных условиях, заключается в их высокой экономичности;
- Экологичность. Механизм внутреннего сгорания не может быть полностью безопасным для окружающей среды. Однако современные дизельные агрегаты соответствуют самым строгим экологическим стандартам благодаря полному сжиганию топлива, его низкому расходу и минимальным выбросам вредных веществ.
Однако существенным недостатком плунжерной пары в современном дизельном двигателе является износ, связанный с трудными условиями эксплуатации. Важно отметить, что качественное изготовление и использование высокопрочных стальных сплавов значительно увеличивают срок службы ТНВД. Тем не менее, полного исключения износа, конечно же, нельзя достичь.
Показатели проблем
Проблемы, вызванные истощением плунжерной пары, могут быть обнаружены довольно легко.
Основными признаками проблем являются следующие:
- Трудности при запуске двигателя;
- Снижение мощности агрегата или нестабильные показатели, связанные с оборотами;
- Посторонние шумы во время работы двигателя;
- Увеличение расхода горючего.
Одной из частых причин повышенного истирания плунжерной пары является использование топлива низкого качества. Важно помнить, что своевременное выявление проблем и профессиональный ремонт от опытных специалистов, включающий замену обоих элементов рабочего узла, могут обеспечить долгосрочную и безпроблемную эксплуатацию дизельного двигателя.
Главное - обратиться к компетентным и опытным специалистам. Этот подход полностью обоснован, потому что небольшая экономия при диагностике и ремонте часто приводит к гораздо более серьезным финансовым потерям в будущем, связанным с необходимостью замены или полной модернизации агрегата.
