Электронный блок управления автомобиля: предназначение, ошибки
Современные автомобили не могут обойтись без комплекса систем, отвечающих как за безопасность, так и за комфорт. Каждая из этих систем возможна благодаря сложным электронным компонентам. Один из наиболее важных компонентов – это электронный блок управления (ЭБУ).
В автомобильной конструкции может быть несколько электронных блоков управления, но чаще всего ЭБУ связан с работой двигателя. Он является основным компьютером, который обеспечивает исправную и эффективную работу силового агрегата. Однако ЭБУ также используется для управления другими системами, такими как подушки безопасности или электрические стеклоподъемники.
Что такое ЭБУ?

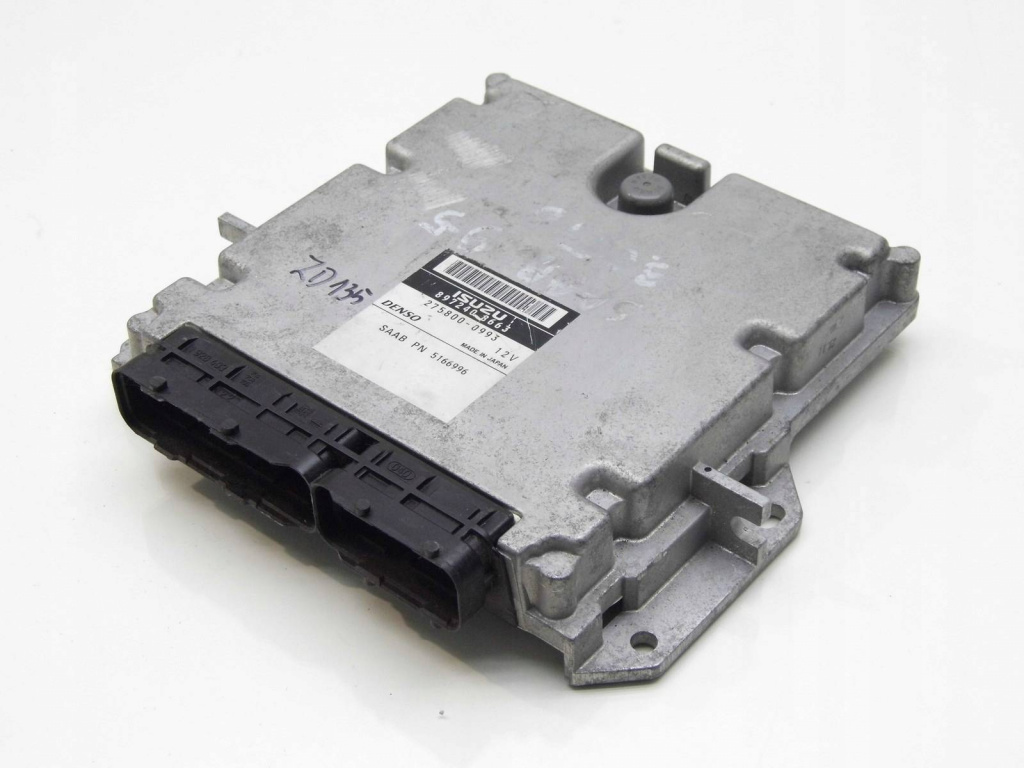

Электронный блок управления (ЭБУ) – это устройство, которое отвечает за контроль, регулирование и изменение работы электронных систем автомобиля. Проще говоря, это компьютер, "мозги" автомобиля.
Обычно ЭБУ относится к блоку управления двигателем, но современные автомобили могут иметь десятки контроллеров, которые отвечают за работу различных систем – от форсунок до работы стеклоочистителя. Чем выше класс автомобиля, тем больше модулей имеется.
Вот некоторые из наиболее распространенных модулей:
- Блок управления двигателем: настройка зажигания, подача топлива;
- Блок управления коробкой передач: контроль ступеней и времени переключения передач;
- Блок управления подвеской: регулировка подвески в соответствии с дорожными условиями, высота дорожного просвета;
- Блок управления кузовом: управление системами комфорта и безопасности, такими как замки дверей, электрические стеклоподъемники, освещение салона, климат-контроль, подушки безопасности;
- Блок управления телематикой: используется в подключенных автомобилях, отвечает за интернет-соединение, телефонию, GPS-настройки и навигацию.

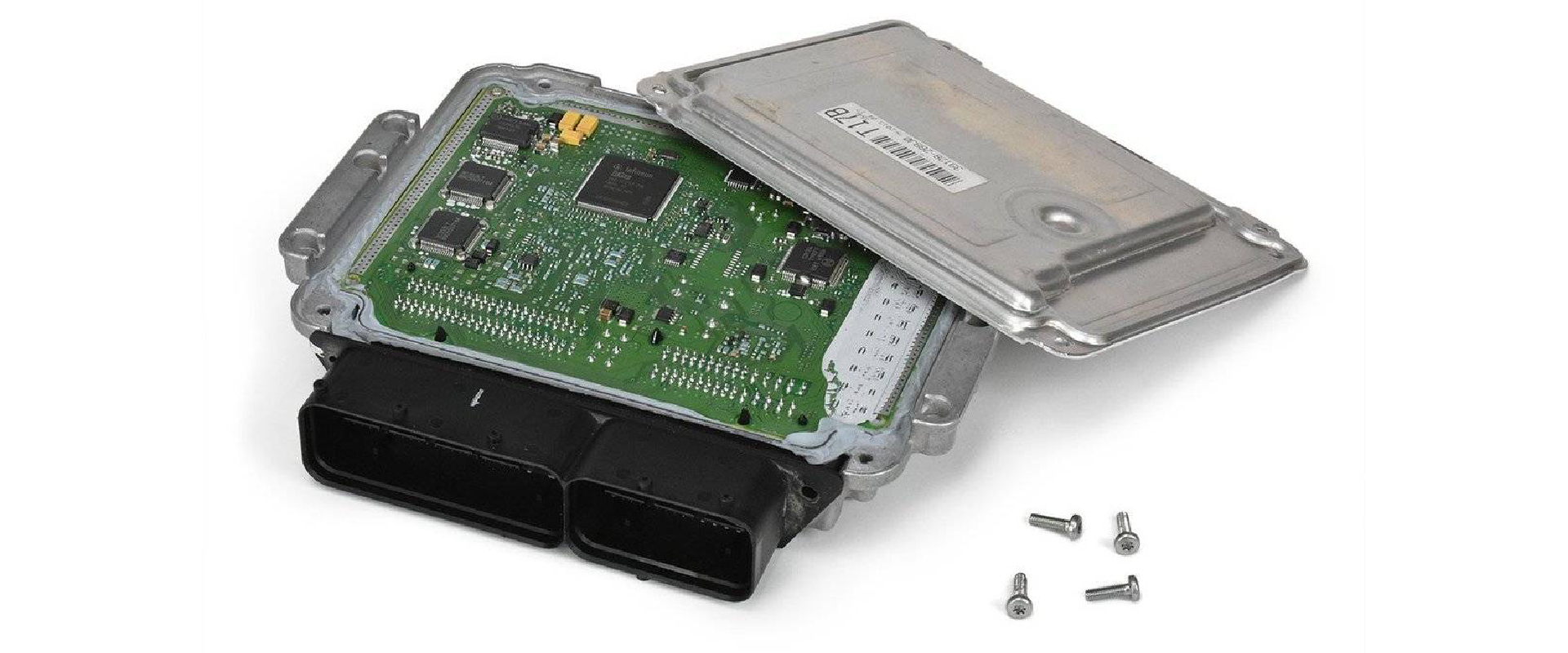

Для работы этих и других систем обычно используется собственный компьютер, хотя в одном блоке контролируется несколько смежных функций. Внутреннее устройство ЭБУ похоже на персональный компьютер, с платами, процессором и микросхемами.
Основные рабочие элементы электронного блока управления включают:
- Постоянную память, где хранятся заводские настройки и алгоритмы работы систем (топливо-воздушная смесь, условия срабатывания подушки безопасности). Эти данные остаются постоянными;
- Оперативную память, где хранится временная информация, которая перезаписывается с определенным интервалом. Например, она содержит данные о температуре двигателя, пробеге и расходе топлива;
- Процессор, который отвечает за все вычислительные и логические процессы, сравнение заданных алгоритмов с данными, поступающими от датчиков;
- Входные порты и датчики, через которые поступает информация в компьютер. Обычно это несколько проводов, подключенных к устройству.
Данные с входных портов анализируются ЭБУ и сравниваются с сохраненными алгоритмами. Затем компьютер принимает решение о необходимых действиях для обеспечения правильной работы конкретной системы и выдает соответствующие команды. Таким образом, ЭБУ не только облегчает управление автомобилем, но и оптимизирует такие параметры, как расход топлива, выбросы, динамика автомобиля и т.д.

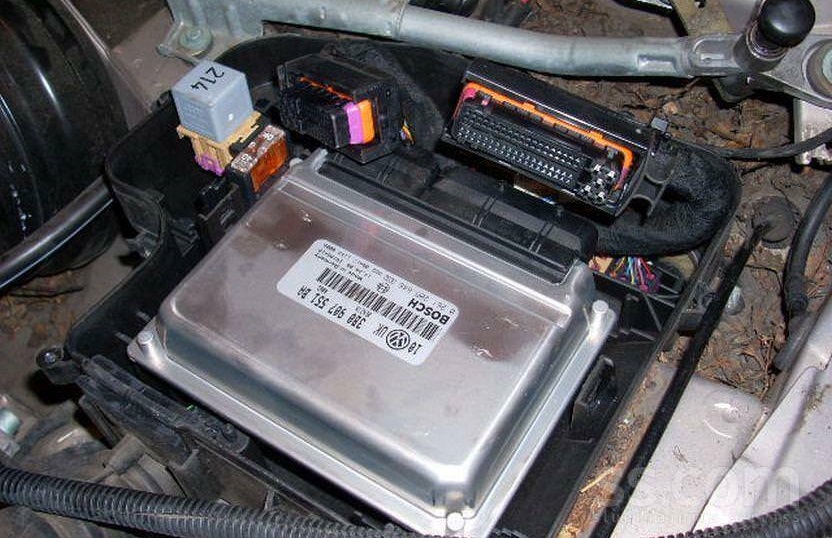

Местоположение ЭБУ (электронного блока управления) в автомобилях не имеет единого стандарта. Оно зависит от марки и модели автомобиля. Обычно ЭБУ размещается либо в подкапотном пространстве, либо под обшивкой в салоне. Внешне он представляет собой небольшую коробку из пластика или металла с маркировкой производителя.
Если речь идет о ЭБУ двигателя, то следующие места являются наиболее распространенными для его размещения:
- В моторном отсеке, непосредственно рядом с двигателем;
- Под перчаточным ящиком;
- За приборной панелью или обшивкой центральной консоли;
- В подкапотном пространстве, вблизи лобового стекла;
- Рядом с аккумуляторной батареей;
- Под подкрылком левого колеса.
Обычно доступ к ЭБУ не вызывает сложностей. Однако у некоторых моделей его расположение оказывается неудачным. В результате блок может попасть под воздействие воды, например, при сильных дождях, или других технических жидкостей. Все это со временем может привести к выходу из строя контроллера.
Когда ЭБУ двигателя обнаруживает проблему или неисправность, он формирует специальный код, а на приборной панели загорается индикатор Check, который представляет собой оранжевый значок двигателя. Код неисправности состоит из пяти символов, содержащих информацию о месте и типе ошибки. Первый символ представляет собой букву: P, B, C или U, за которой следуют четыре цифры.
Значение букв в коде ЭБУ следующее:
- P — неисправность в силовой установке, включая двигатель и трансмиссию;
- B — проблемы с климат-контролем, освещением или подушками безопасности;
- C — проблемы с шасси, тормозной системой, рулевым управлением или подвеской;
- U — указывает на ошибки сетевого обмена данными и проблемы с проводкой.
Второй символ или первая цифра (от 0 до 3) отражает код производителя и общую информацию для конкретного блока. Следующая цифра (третий символ) объясняет, к какой системе относится неисправность, т.е. указывает на проблемы в определенных системах автомобиля.
Значение цифр в коде ЭБУ следующее:
- 1 — система подачи топлива;
- 2 — инжектор и воздухоподача;
- 3 — зажигание;
- 4 — контроль выхлопов;
- 5 — скорость и холостой ход;
- 6 — ЭБУ и его цепи;
- 7, 8 — трансмиссия.
Большое количество сочетаний букв и цифр изобилует неисправностями. При этом компьютер может одновременно обнаруживать несколько ошибок. Для выявления и определения проблемы воспользуются специальными приложениями для считывания информации. Стоимость процедуры проверки блока управления двигателем относительно невысока и составляет в среднем 1500 рублей, а время проверки не превышает 30 минут. Пройти диагностику можно как у официального дилера, так и в любом автосервисе и СТО.
Приведены примеры кодов ошибок блока управления двигателем и их расшифровка:
- P0300-P0305 — пропуски зажигания;
- Р0171, Р0174 — проблемы с качеством топливно-воздушной смеси;
- Р0440, Р0442, Р0446, Р0455 — проблемы в системе контроля отвода паров топлива;
- Р0420, Р0430 — проблемы с работой каталитического нейтрализатора;
- Р0201, Р0202, Р0203, Р0204 — проблемы с управлением форсунками первого, второго, третьего и четвертого цилиндров;
- Р0506, Р0507 — проблемы с системой холостого хода, низкими/высокими оборотами двигателя;
- Р0116, Р0117, Р0118 — проблемы с цепью датчика температуры охлаждающей жидкости.
Ремонт блока управления двигателем
Ввиду того, что блок управления двигателем специально программирован для определенных автомобилей, его замена не является универсальной. На самом деле, компьютер из автомобиля того же года, марки, модели и типа двигателя может не подходить для использования в машине, которая кажется идентичной.
Так же, как и для любых других электронных устройств, для блока управления двигателем наиболее опасны перепады напряжения. Если в бортовой сети произошел разрыв или короткое замыкание, то, вероятнее всего, это повлияет на работу "мозга" автомобиля.
Кроме того, неисправность блока управления двигателем может быть вызвана:
- Перегревом блока;
- Коррозией;
- Механическим повреждением процессора и микросхем из-за ударов или сильных вибраций;
- Некорректной работой блока управления двигателем по причине подсоединения работающего автомобиля и снятия аккумулятора.
Неисправность модуля выражается по-разному: мигание индикатора cheсk, троение, пропуски зажигания, отправка некорректных команд, а в худшем случае автомобиль просто не запускается.
Ремонт блока управления двигателем — сложная задача. Это предполагает полное разбортие блока и очень точную и детальную работу с электроникой. Так как это высокотехнологичное устройство, которое влияет на работу практически всех компонентов автомобиля, важно быть уверенным в мастерской, выполняющей ремонт. В некоторых случаях может потребоваться полная замена модуля.
Возможно ли изменить программное обеспечение ЭБУ автомобиля

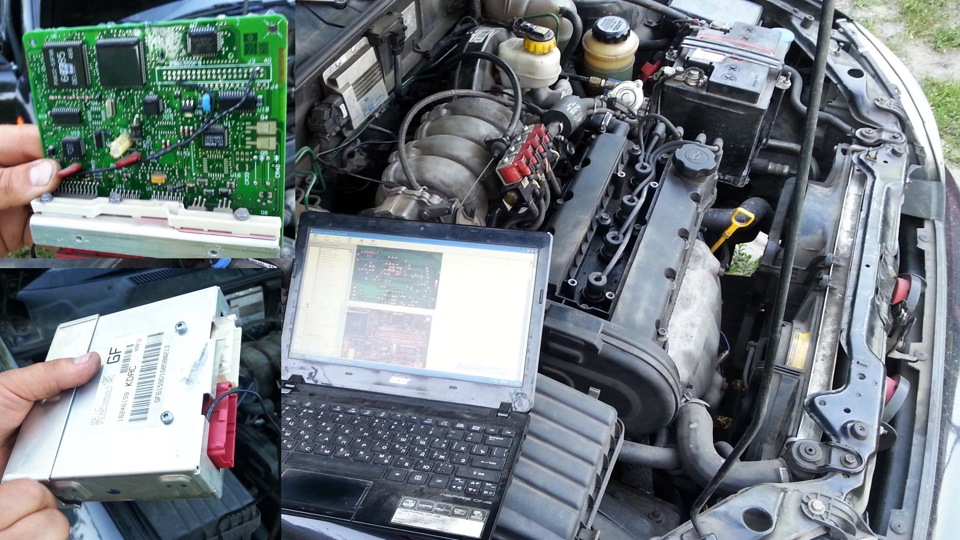

Перенастройка ЭБУ, или перепрошивка, представляет собой процесс загрузки новой версии программного обеспечения в устройство управления двигателем автомобиля. Такая перепрошивка позволяет вносить изменения в определенные параметры автомобиля. Например, это может быть настройка смеси воздуха и топлива, регулировка момента зажигания или ограничение максимальной скорости.
Хотя есть возможность самостоятельно изменять настройки ЭБУ при наличии соответствующего опыта, чаще всего люди обращаются за такой услугой к специализированным сервисам. Лучше всего искать мастеров на клубных и профильных форумах, где можно получить рекомендации и отзывы других автолюбителей.
Стоит отметить, что при выполнении перепрошивки автоматически аннулируется гарантия на новые автомобили. Кроме того, всегда существует риск возникновения других неисправностей, если вмешательство в программное обеспечение "мозгов" автомобиля будет неудачным.
