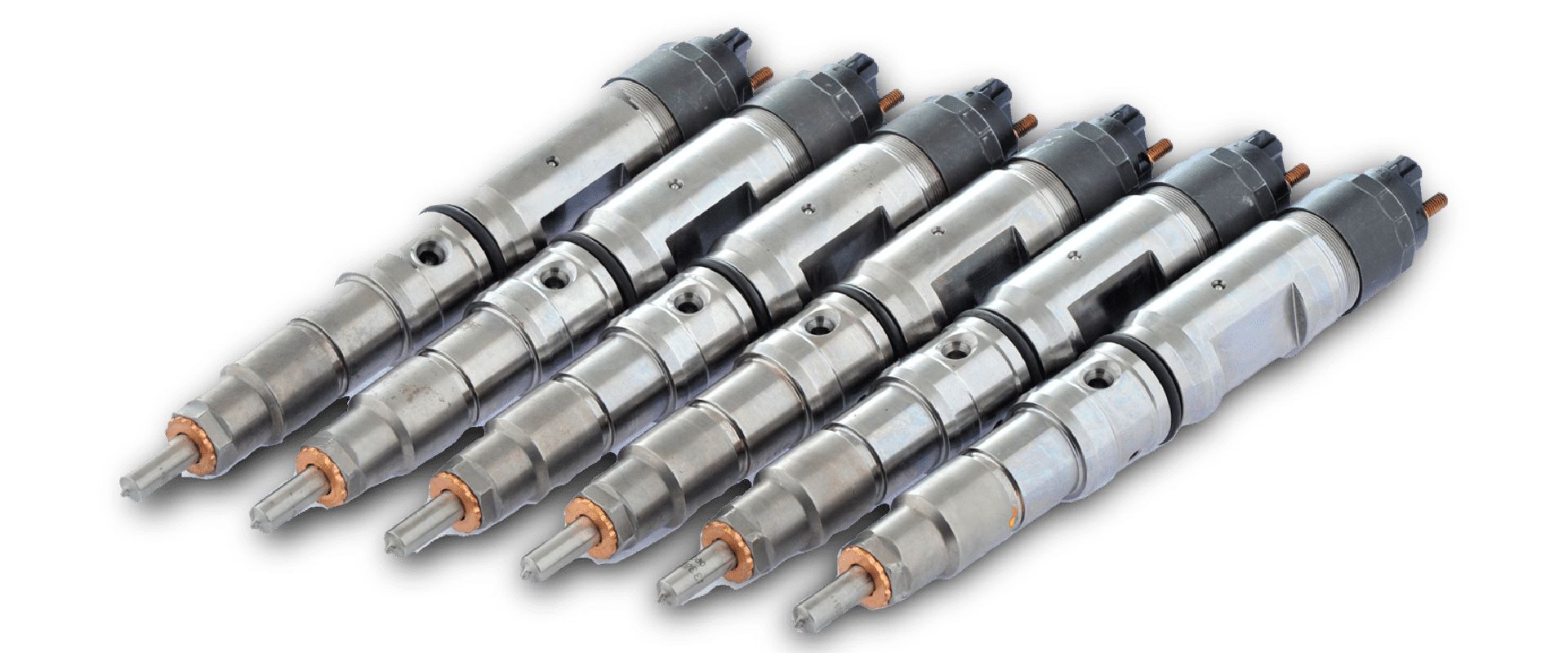

Форсунка дизельного двигателя, которую часто называют инжектором, является ключевым компонентом этого типа двигателя. Она отвечает за поставку топлива в камеру сгорания, а также за его точную дозировку и распыление. Из-за сложных условий эксплуатации, таких как высокая температура и серьезное давление, качество и эффективность форсунки существенно влияют на общую производительность двигателя.
Назначение форсунки
Бензиновые и дизельные инжекторные двигатели имеют одну общую характеристику - они используют систему прямого впрыска топлива в камеры сгорания. Этот принцип работы требует наличия топливной форсунки. При этом топливо воспламеняется под высоким давлением, создаваемым ТНВД. Дизельные двигатели требуют более высокого давления, чем бензиновые.
Таким образом, эффективная работа дизельного двигателя возможна только при наличии форсунки, которая обеспечивает своевременную подачу и распыление нужного количества топлива в камере сгорания, а также герметичность системы подачи топлива.
Основные функции форсунки
Основные задачи дизельной форсунки включают в себя:
- Впрыск топлива внутрь камеры сгорания;
- Дозирование топлива, определение необходимого количества для достижения желаемой мощности;
- Распыление топлива внутри камеры сгорания, обеспечивающее более полное и эффективное сжигание;
- Герметичность системы подачи топлива.
История и усовершенствование форсунок
Первые модели дизельных двигателей, разработанные в конце XIX века под руководством Рудольфа Дизеля, использовали компрессорные форсунки и керосин в качестве топлива. Впоследствии появилась возможность применять более компактные и удобные бескомпрессорные форсунки благодаря разработке ТНВД.
Особенно успешным оказалась модель форсунки, созданная Робертом Бошем в 1920-х годах. Эта конструкция форсунки, с некоторыми улучшениями, до сих пор используется. Однако современные форсунки значительно превосходят разработки Боша в технических и эксплуатационных параметрах благодаря использованию новых материалов и повышенной точности изготовления.
Одним из ключевых улучшений стало активное применение электроники. Использование датчиков контроля и управления позволяет значительно повысить эффективность и производительность дизельного двигателя и форсунок в целом.

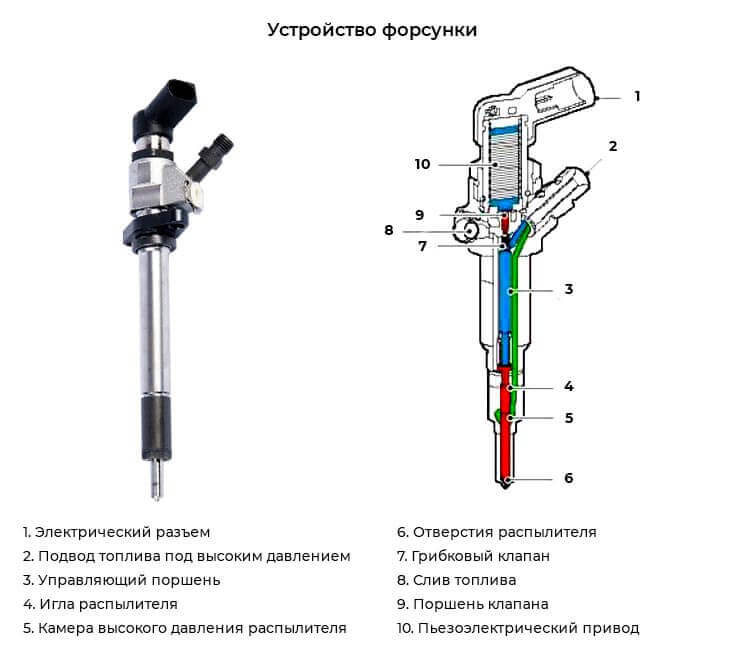

Структура дизельных форсунок
В настоящее время существует множество различных типов дизельных форсунок, которые отличаются конструкцией и принципом действия. Тем не менее, у них есть несколько общих элементов, которые всегда присутствуют.
К ним относятся:
- Корпус, в котором находятся все остальные детали и элементы форсунки;
- Распылитель-игла, которая служит для распределения топлива в пространстве над поршнем;
- Стержень или плунжер, который движется внутри корпуса форсунки и создает необходимое давление;
- Пружина, которая фиксирует иглу в нужном положении;
- Штуцер, через который подается топливо в форсунку;
- Управляющий клапан, который регулирует дозировку и регулярность впрыскивания топлива в камеру сгорания;
- Фильтр для очистки топлива;
- Штуцер для отвода излишков топлива из форсунки.
Кроме того, современные дизельные форсунки обязательно оснащены электронным блоком управления, который автоматически регулирует процессы внутри форсунки и обеспечивает эффективную работу двигателя.
Рабочие стадии форсунки
Процесс эксплуатации дизельной форсунки состоит из 4 рабочих стадий:
- Закрытое положение форсунки - на этом этапе создается высокое давление, которое удерживает форсунку закрытой благодаря плунжеру и пружине;
- Начало впрыска - автоматика подает сигнал, и плунжер начинает двигаться вверх. Давление на иглу уменьшается, и топливо начинает поступать в камеру сгорания;
- Полностью открытое положение форсунки - на этой стадии плунжер полностью поднимается, достигая верхнего упора. Форсунка полностью открывается, и топливо продолжает подаваться в камеру сгорания;
- Конец впрыска - на последней стадии плунжер и игла опускаются, перекрывая доступ топлива в камеру сгорания.
Разнообразие типов дизельных форсунок и их принцип работы
Существует множество различных видов дизельных форсунок, которые применяются в современных условиях. Это разнообразие обусловлено широкой сферой их применения и различными задачами, для которых они предназначены. В каталоге нашего магазина представлены такие форсунки, как: дизельные форсунки на ЯМЗ, дизельные форсунки на ММЗ, а также дизельные форсунки на КамАЗ.

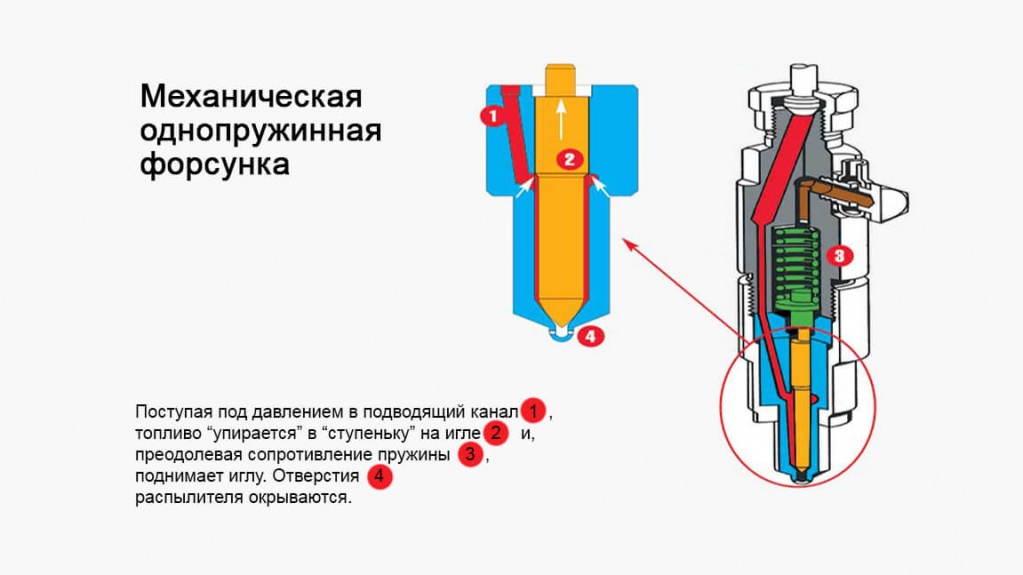

Механическая форсунка
Механическая форсунка является традиционным вариантом устройства, но сегодня она постепенно уступает место современным инженерным решениям. Ее принцип работы был описан выше при описании рабочего цикла дизельной форсунки. Она работает на основе срабатывания клапана при достижении определенного уровня давления.
Механическая форсунка применяется в автомобилестроении на протяжении многих лет. Однако, с введением новых экологических стандартов и стремлением повысить экономичность дизельных двигателей, она активно вытесняется более эффективными разработками последних лет.
Главная направленность усовершенствования дизельных форсунок, а также дизельных двигателей в целом, заключается в передаче контроля и управления большинством рабочих процессов электронным приборам и датчикам. Кроме того, стоит отметить форсунку с двумя пружинами, которая разделяет подъем иглы на две стадии. Это обеспечивает гибкость подачи топлива, более полное сгорание и уменьшение шума при работе агрегата.

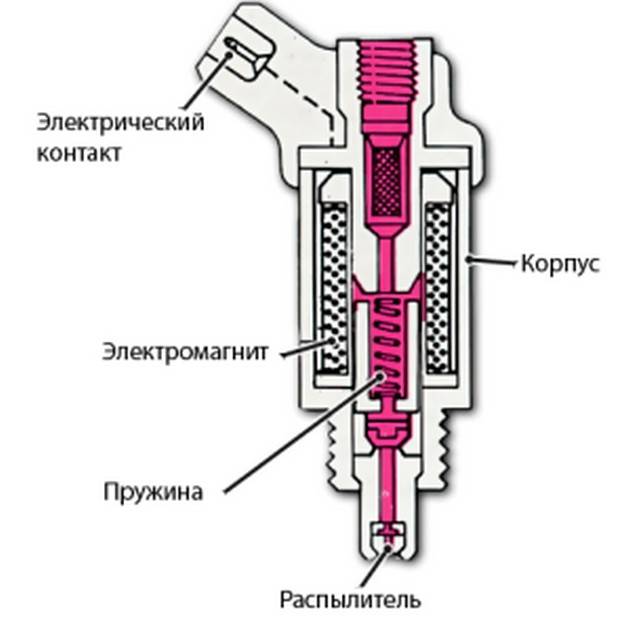

Электромеханическая форсунка
Главное отличие электромеханической форсунки от механической состоит в использовании электромагнитного клапана вместо пружины для перемещения иглы форсунки. Она управляется автоматикой, что позволяет точно определить количество необходимого топлива и оптимальную периодичность его впрыска.
Электромеханическая форсунка напоминает электромагнитную версию устройства, часто используемую в инжекторных бензиновых двигателях. Однако она не применяется в дизельных двигателях, так как не выдерживает высокого давления.

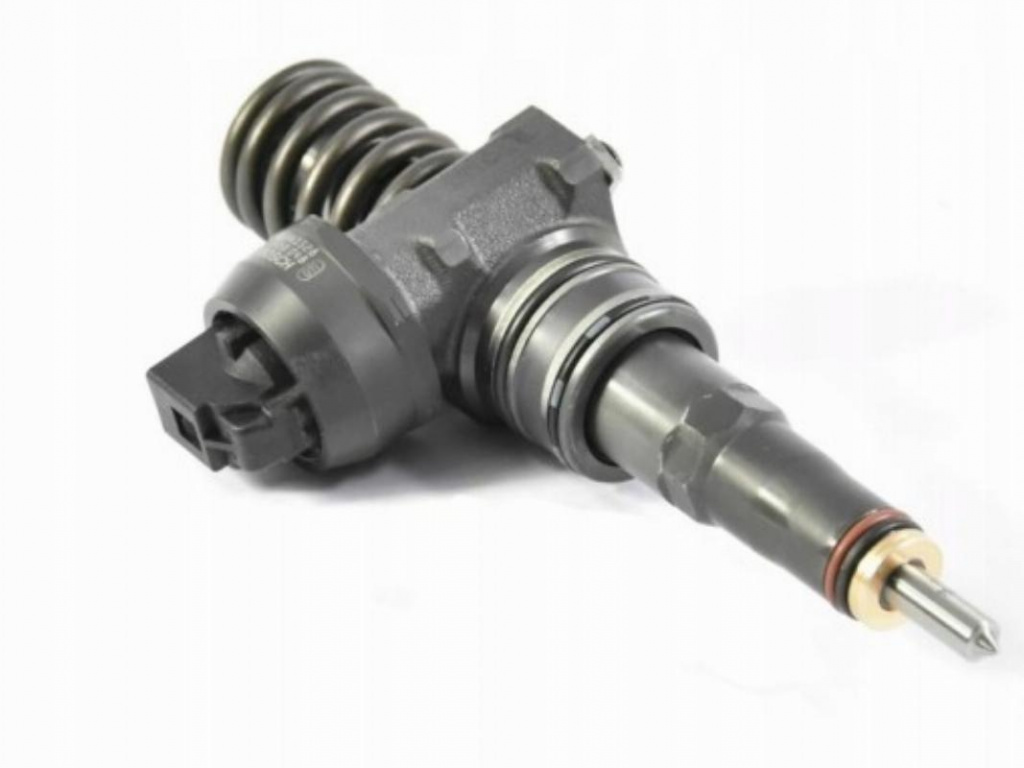

Насос-форсунка
Это еще один вариант традиционного дизельного двигателя. Устройство агрегата не требует обычного топливного насоса высокого давления, а использует специальные насос-форсунки для создания необходимого уровня давления. Вместо одного насоса высокого давления устанавливаются несколько более простых, каждый из которых обслуживает только одну форсунку.
Такая система позволяет подавать топливо в камеру сгорания под очень высоким давлением. Это обеспечивает надежное самовоспламенение и полное сжигание топлива. Отсутствие требования к наличию топливного насоса высокого давления позволяет сделать двигатель более компактным, что также является важным преимуществом.
Однако, у системы насос-форсунка есть некоторые недостатки. Они включают высокие требования к качеству дизельного топлива, а также более высокие затраты на производство двигателя в целом. Именно поэтому растет популярность другой разновидности дизельных форсунок и систем, предусматривающих их использование.

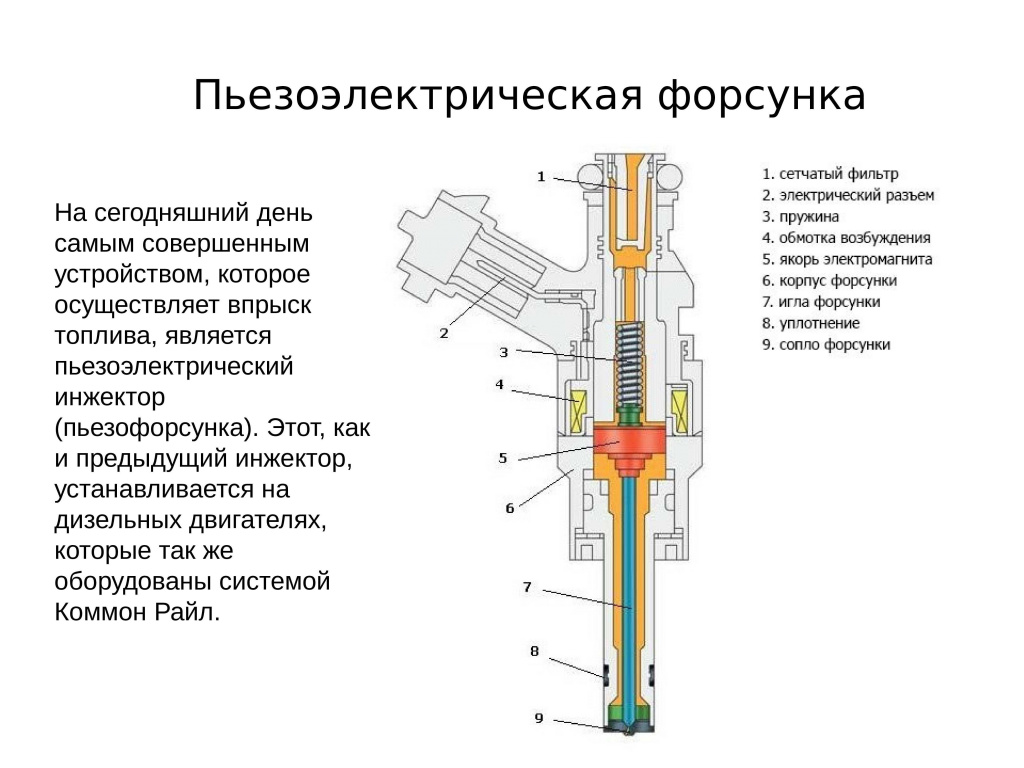

Пьезоэлектрическая форсунка
Механизм работу ультразвуковой форсунки напоминает функционирование электромеханических или электромагнитных моделей аппаратуры. Основное различие заключается в применении специального пьезоэлектрического элемента, также известного как пьезоэлектрический кристалл, вместо электромагнитного клапана. Наличие такого элемента обеспечивает высокую скорость реакции устройства. Благодаря этому клапан активируется в 4 раза чаще, чем в обычных электромагнитных форсунках.
Не удивительно, что ультразвуковые форсунки играют важную роль в системе нагнетания Common Rail, которая находит широкое применение в настоящее время. Использование этой системы позволяет повысить эффективность дизельного двигателя и улучшить его КПД при одновременном снижении расхода топлива и выбросов вредных веществ.
Причины и методы устранения дефектов
Основной проблемой в работе форсунок является низкое качество дизельного топлива. Это может быть вызвано продажей некачественного горючего на автозаправочных станциях, добавлением различных красителей и добавок к топливу, наличием большого количества тяжелых фракций углеводородов или загрязнением топлива мельчайшими частицами разных материалов.
В случае любой из вышеуказанных ситуаций возникают нежелательные последствия, такие как быстрый износ и эрозия поверхности дизельных форсунок.
В результате двигатель может столкнуться с следующими проблемами:
- Потеря мощности или перепады мощности во время эксплуатации автомобиля;
- Затруднения при запуске двигателя;
- Неровное движение при увеличении оборотов;
- Увеличение расхода дизельного топлива;
- Увеличение количества выбросов или изменение их качества (появление черного или сизого дыма из выхлопной трубы) и другие.
Современное диагностическое оборудование позволяет обнаружить возможные проблемы с форсунками двигателя заблаговременно. Поэтому рекомендуется регулярно проходить техническое обслуживание в надежной специализированной организации, чтобы обеспечить длительную и бесперебойную работу агрегата.
Для устранения обнаруженных проблем используются разнообразные современные и эффективные методы, требующие наличия специального оборудования и квалифицированных специалистов.
Методы:
- Ультразвуковая чистка;
- Промывка с использованием специальных присадок, добавляемых в дизельное топливо;
- Промывка с использованием специализированных технических жидкостей на специальном стенде;
- Ручная промывка форсунок дизельного двигателя.
Своевременная диагностика и ремонт форсунок обеспечат надежную и безпроблемную эксплуатацию. Это, в свою очередь, гарантирует эффективность и экономичность работы всего дизельного двигателя, установленного на автомобиле, для владельца транспортного средства.
